Коэффициент стоячей волны (КСВ) является важным параметром, отражающим качество согласования антенны с линией передачи. Низкий КСВ свидетельствует о минимальных отражениях сигнала и эффективной передаче энергии от передатчика к антенне. Высокий КСВ может привести к потерям мощности и повреждению оборудования, поэтому измерение и оптимизация этого показателя критически важны при настройке и испытаниях антенн.
Коэффициент усиления антенны показывает, насколько эффективно она преобразует входящую мощность в направленный радиосигнал. Чем выше этот показатель, тем лучше антенна концентрирует излучение в нужном направлении, что повышает дальность и качество связи. Измерение усиления проводится в сравнении с эталонными антеннами и требует точного оборудования для получения достоверных результатов.
В совокупности КСВ и коэффициент усиления позволяют оценить общую эффективность антенны и ее пригодность для конкретных задач. Оптимизация этих параметров помогает добиться максимальной производительности системы, снизить потери и обеспечить стабильную работу радиосвязи даже в сложных условиях эксплуатации.
Измерение диаграммы направленности
Диаграмма направленности антенны представляет собой графическое отображение зависимости уровня излучаемой мощности от направления в пространстве. Она является ключевым параметром для понимания того, как антенна распределяет сигнал и в каких направлениях он наиболее мощный. Для измерения диаграммы направленности используют специализированное оборудование и методы, позволяющие получить точные данные о характеристиках антенны.
Основным способом измерения диаграммы направленности является вращение антенны в тестовой камере или на открытом полигоне, при этом фиксируется уровень принимаемого сигнала в разных углах. Эти данные затем обрабатываются и строятся в виде полярных или трехмерных графиков, наглядно показывающих зоны максимального и минимального излучения. Такой анализ помогает выявить возможные искажения и дефекты конструкции.
При измерениях важно учитывать частотный диапазон работы антенны, так как характеристики направленности могут изменяться с изменением частоты. Также на результаты влияют условия окружающей среды, включая наличие отражающих поверхностей и помех, поэтому тесты проводят в условиях, максимально приближенных к реальным или в экранированных помещениях.
Понимание и корректировка диаграммы направленности позволяют оптимизировать работу антенны под конкретные задачи, обеспечивая максимальный охват или, наоборот, фокусировку сигнала в нужном направлении. Это особенно важно для систем спутниковой связи, радиолокации и современных сетей связи, где точность и эффективность передачи играют ключевую роль.
Использование анализаторов спектра

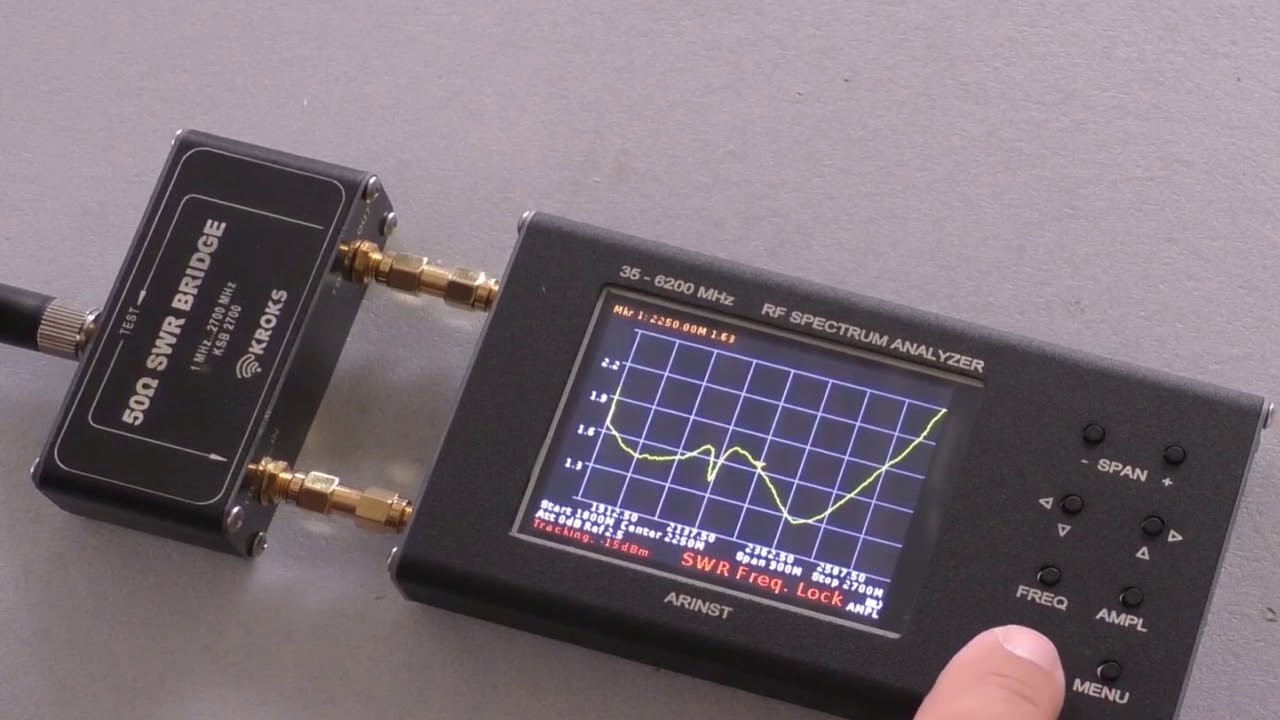

Анализатор спектра — незаменимый инструмент при измерении и настройке антенн, позволяющий визуализировать распределение энергии радиочастотного сигнала по частотам. С его помощью можно определить спектральный состав сигнала, выявить нежелательные гармоники и помехи, а также оценить качество излучения антенны. Это особенно важно для обеспечения соответствия техническим требованиям и стандартам радиосвязи.
При работе с антеннами анализатор спектра помогает выявить источники интерференций и определить уровни шума в различных частотных диапазонах. Благодаря точной настройке и анализу спектра удаётся оптимизировать параметры антенны и передающего оборудования, улучшить избирательность и устойчивость к помехам. Это существенно повышает надёжность и эффективность радиосистем.
Кроме того, использование анализаторов спектра позволяет проводить динамический мониторинг работы антенн в реальных условиях. Современные устройства оснащены функциями записи и обработки данных, что облегчает диагностику и поиск неисправностей. В итоге, анализатор спектра становится важным помощником при проектировании, тестировании и эксплуатации радиочастотных систем.
Практические советы
При использовании анализаторов спектра важно правильно выбрать диапазон частот и параметры измерения, чтобы получить максимально точные данные. Начинайте с более широкого спектра, постепенно сужая область интереса до конкретных частотных участков, где наблюдаются аномалии или помехи. Это поможет эффективно выявить источники проблем и оптимизировать работу антенны.
Особое внимание уделяйте калибровке прибора перед началом измерений. Регулярная проверка и настройка анализатора спектра позволяют избежать ошибок, связанных с погрешностями измерений. Кроме того, используйте экранированные кабели и качественные соединители, чтобы минимизировать внешние наводки и получить чистый сигнал для анализа.
Для более глубокого понимания характеристик антенны комбинируйте данные спектрального анализа с другими методами измерений, такими как проверка КСВ и диаграммы направленности. Такой комплексный подход позволит получить полную картину работы антенны и выявить даже скрытые дефекты или несоответствия.
Не забывайте о безопасности и соблюдении технических норм при проведении измерений, особенно если работаете с мощными передатчиками. Использование защитных устройств и соблюдение рекомендаций производителя оборудования обеспечит не только точность измерений, но и безопасность оператора.
