Ферриты — это керамические материалы на основе оксидов железа с добавлением различных металлов, таких как марганец, цинк или никель. Они обладают ферромагнитными свойствами и активно применяются в ВЧ- и СВЧ-диапазонах. В зависимости от состава и структуры ферриты делятся на мягкие и жёсткие: первые легко намагничиваются и размагничиваются, а вторые сохраняют намагниченность, что делает их подходящими для создания постоянных магнитов.
Мягкие ферриты чаще всего используются в трансформаторах, фильтрах и дросселях. К ним относятся, например, ферриты на основе марганца и цинка (MnZn), обладающие высокой проницаемостью и низкими потерями на частотах до нескольких мегагерц. Ферриты на основе никеля и цинка (NiZn) работают в более высоком частотном диапазоне, но при этом имеют меньшую проницаемость и большую удельную сопротивляемость, что делает их пригодными для высокочастотных трансформаторов и антенн.
Жёсткие ферриты, обладающие высокой коэрцитивной силой, применяются в производстве постоянных магнитов, например, в динамиках, электродвигателях и устройствах памяти. Их высокая стабильность в условиях внешних магнитных полей и температурных колебаний делает их незаменимыми в ответственных приложениях. Выбор феррита зависит от области применения, требуемых частот и условий эксплуатации устройства.
Ценные материалы для трансформаторов
При проектировании трансформаторов важнейшую роль играет выбор магнитного материала сердечника, так как именно он определяет эффективность передачи энергии, уровень потерь и стабильность параметров в заданном частотном диапазоне. Основными требованиями к материалам являются высокая магнитная проницаемость, минимальные гистерезисные и вихревые потери, а также устойчивость к температурным и частотным воздействиям.
Для силовых трансформаторов, работающих на низких частотах (50–60 Гц), широко применяются электротехнические стали с ориентированной структурой зерен. Эти материалы имеют сравнительно высокую проницаемость и низкие потери при перемагничивании, особенно в случае легированных кремниевых сталей. Для повышения эффективности также используются аморфные и нанокристаллические сплавы, обладающие ещё меньшими потерями и высокой стабильностью параметров.
В импульсных и высокочастотных трансформаторах на частотах от десятков килогерц до нескольких мегагерц незаменимы ферриты. Они обладают высоким удельным сопротивлением, что позволяет существенно снизить вихревые токи. Для разных частотных диапазонов используются ферриты различных типов: MnZn — для более низких частот, NiZn — для более высоких. Их подбор осуществляется с учетом частоты, уровня намагничивания и допустимого диапазона температур.
Также внимание уделяется технологии изготовления сердечников: прессованные кольца, стержни, E-образные и тороидальные формы обеспечивают разные уровни магнитного рассеяния и удобство монтажа. Кроме того, важна термообработка материалов, влияющая на микроструктуру и магнитные свойства. Грамотный выбор сердечника с учётом условий эксплуатации позволяет значительно повысить КПД трансформатора и его долговечность.
Применение в радиотехнике

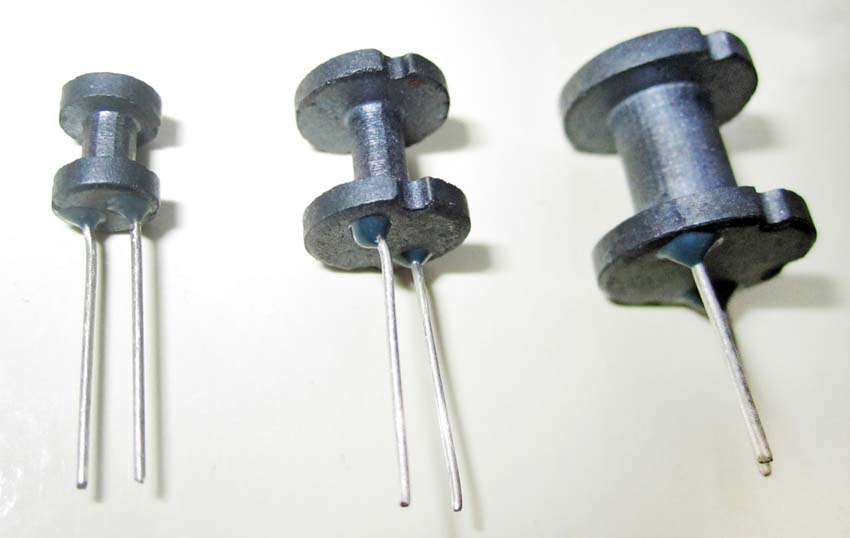

Магнитные материалы, особенно ферриты, находят широкое применение в радиотехнических устройствах благодаря своим уникальным свойствам — высокой магнитной проницаемости, низким потерям на высоких частотах и способности эффективно подавлять электромагнитные помехи. Они используются в качестве сердечников в дросселях, трансформаторах и индуктивностях, где критично обеспечить компактность конструкции и стабильность характеристик в широком диапазоне частот.
Одним из ключевых направлений применения ферритов является подавление радиочастотных помех в цепях питания и сигнальных линиях. Ферритовые кольца и цилиндры, надеваемые на провода, образуют индуктивные фильтры, эффективно гасящие высокочастотные шумы. Это особенно важно в цифровых и импульсных схемах, где резкие фронты сигналов могут создавать значительный электромагнитный фон.
Также ферритовые сердечники применяются в антеннах, особенно в длинноволновых и коротковолновых диапазонах. Благодаря способности концентрировать магнитное поле, они позволяют уменьшить габариты антенн без потери эффективности. Кроме того, ферритовые материалы используются в кольцевых трансформаторах и фазовращателях, применяемых в устройствах согласования и обработки сигналов в радиопередающей и приёмной аппаратуре.
Рынок и редкость
Рынок магнитных материалов, включая ферриты, разнообразен и зависит от специфики применения — от массового производства бытовой электроники до узкоспециализированных задач в радиотехнике и военной отрасли. Наиболее распространённые ферритовые сердечники, такие как типы NiZn и MnZn, доступны в широком ассортименте и относительно недороги. Их производят десятки крупных производителей, включая TDK, EPCOS и Ferroxcube, что делает их доступными для большинства любителей и инженеров.
Однако в радиолюбительских и коллекционных кругах особую ценность приобретают редкие ферритовые сердечники старого производства, особенно советские и военные образцы. Некоторые из них обладают уникальными характеристиками, не всегда воспроизводимыми современными аналогами. Например, ферриты с повышенной температурной стабильностью или с оптимизированной формой для определённых диапазонов частот могут стать настоящей находкой для реставраторов ретро-аппаратуры.
Такие редкие сердечники нередко продаются на форумах, аукционах и в специализированных сообществах. Их цена может значительно превышать стоимость современных аналогов — не только из-за дефицита, но и из-за качества, проверенного временем. Особенно ценятся оригинальные изделия с маркировкой и сопроводительной документацией, подтверждающей их происхождение и технические характеристики.
В условиях растущего интереса к ретро-технике и самодельным радиопроектам спрос на редкие ферриты сохраняется стабильным. Покупатели ищут компоненты, которые не просто выполняют функцию, но и соответствуют эстетике и технологии своего времени. Это формирует устойчивую нишу на рынке, где ценятся не столько массовые решения, сколько уникальные экземпляры с историей и подтверждённой надёжностью.
