Схемотехника является основой разработки любых электронных устройств — от простых датчиков до сложных микропроцессорных систем. Это наука и практика построения электрических схем, в которых компоненты подбираются и соединяются таким образом, чтобы устройство выполняло нужную функцию с заданной точностью, надёжностью и экономичностью. В этом процессе важна не только идея схемы, но и глубокое понимание свойств элементов, взаимодействий сигналов и поведения системы в различных режимах.
Проектирование радиодеталей начинается с выбора функциональной задачи: усиление, фильтрация, генерация, коммутация и так далее. Затем создаётся электрическая схема, на которой размещаются транзисторы, резисторы, диоды, микросхемы и прочие компоненты. При этом учитываются параметры каждого элемента, температурные и частотные характеристики, допуски и надёжность. Уже на этом этапе важно предсказать возможные помехи, перекрёстные наводки и колебания, которые могут повлиять на работу схемы.
Современное проектирование невозможно без компьютерного моделирования. Специализированные программы (например, SPICE или Altium Designer) позволяют не только собрать схему, но и протестировать её в виртуальной среде, выявить слабые места, оптимизировать потребление энергии и уменьшить габариты. Благодаря этому можно заранее минимизировать количество ошибок, которые могли бы быть обнаружены только при сборке физического прототипа.
Особое внимание в схемотехнике уделяется печатной плате — основе, на которой физически размещаются и соединяются компоненты. Её проектирование требует точного соблюдения правил разводки: минимизация длины критических цепей, экранирование чувствительных узлов, соблюдение зазоров и устойчивость к перегреву. Грамотно спроектированная плата не только повышает надёжность изделия, но и улучшает его электромагнитную совместимость и ремонтопригодность.
Проектирование аналоговых схем — это важнейший раздел электроники, в котором разрабатываются устройства для обработки непрерывных сигналов. В отличие от цифровой электроники, где работают с логическими уровнями, аналоговая схемотехника требует тонкого подхода к выбору компонентов и учёта множества физических факторов. Понимание основ аналогового проектирования позволяет создавать усилители, фильтры, стабилизаторы и другие элементы, обеспечивающие точную и устойчивую работу электронных систем в реальных условиях.
Анализ рабочего режима транзисторов
Правильный анализ рабочего режима транзистора необходим для надёжного функционирования аналоговой схемы. Транзистор может работать в трёх основных режимах: отсечки, активном и насыщения — и выбор нужного зависит от выполняемой функции. Например, в усилителях используется активный режим, где транзистор работает как управляемый усилительный элемент, а в ключевых схемах — режим насыщения или отсечки для создания цифровоподобного поведения.
Анализ начинается с определения начальных токов и напряжений в цепи смещения. При использовании биполярного транзистора важно правильно задать базовый ток и подобрать резисторы, обеспечивающие стабильную работу в активной области. Для полевых транзисторов нужно контролировать напряжение затвор-исток, чтобы он находился в области линейной проводимости или насыщения в зависимости от задачи. Этот анализ позволяет избежать искажений сигнала, самовозбуждения и теплового пробоя.
Кроме статического анализа, учитываются также динамические параметры: ёмкости переходов, частотные свойства и скорость переключения. Для аналоговых схем особенно важны линейность усиления и устойчивость к колебаниям. Точное понимание рабочего режима транзистора позволяет не только спроектировать надёжную схему, но и провести эффективную отладку, минимизируя влияние внешних факторов и нестабильностей питания.
Выбор пассивных компонентов
Пассивные компоненты — резисторы, конденсаторы и индуктивности — являются неотъемлемой частью любой аналоговой схемы, определяя её рабочие характеристики, стабильность и надёжность. От правильного выбора этих элементов напрямую зависит поведение схемы при передаче, фильтрации и усилении сигналов. При проектировании важно учитывать не только номинальные значения, но и реальные параметры, такие как допуски, температурные коэффициенты, паразитные свойства и пределы по мощности или напряжению.
Резисторы, хотя и кажутся простыми элементами, играют ключевую роль в формировании напряжений смещения, делителях, цепях обратной связи и стабилизации токов. Для чувствительных узлов лучше выбирать прецизионные резисторы с низким допуском и малым температурным дрейфом. Кроме того, важно учитывать их шумовые характеристики, особенно в низкоуровневых аналоговых схемах, где собственный шум может искажать полезный сигнал.
Конденсаторы применяются для развязки, фильтрации, временных задержек и стабилизации. Их выбор зависит от рабочей частоты и типа сигнала. Керамические конденсаторы подходят для высокочастотных применений, но могут иметь нестабильную ёмкость, в то время как плёночные или танталовые — предпочтительнее для точных и стабильных цепей. Также важно учитывать утечку тока и эквивалентное последовательное сопротивление (ESR), особенно в цепях питания и стабилизации.
Индуктивности реже используются в аналоговых схемах, но при проектировании фильтров, колебательных контуров или стабилизаторов на них часто возлагаются критически важные функции. Их параметры зависят от материала сердечника, частоты, величины тока и паразитных потерь. Точный подбор пассивных компонентов обеспечивает не только функциональность схемы, но и её устойчивость к внешним возмущениям, шумам и температурным изменениям.
Методы расчёта усилителей
Расчёт аналоговых усилителей начинается с определения типа усилителя и его задач: усиление сигнала по напряжению, току или мощности, работа на активную или пассивную нагрузку, линейность и частотный диапазон. Наиболее распространёнными являются схемы с одним транзистором в конфигурациях с общим эмиттером, базой или коллектором, каждая из которых имеет свои особенности. Для начального расчёта важно задать рабочую точку — значения токов и напряжений, при которых транзистор будет функционировать в активной области.
Один из базовых методов — расчёт по постоянному току, когда определяется смещение транзистора и параметры резисторов, обеспечивающих нужную рабочую точку. Затем производится расчёт по переменному току, где учитываются коэффициент усиления, входное и выходное сопротивление, а также частотные свойства схемы. Используются упрощённые модели транзисторов — например, модель малого сигнала, которая позволяет точно предсказать поведение усилителя при передаче аналоговых сигналов в заданной полосе частот.
Дополнительно, при проектировании усилителей важно учитывать паразитные элементы — ёмкости, индуктивности и влияние внешней нагрузки. Применяются методы коррекции частотной характеристики, чтобы избежать самовозбуждения и добиться устойчивой работы схемы. В более сложных системах, таких как операционные усилители, также учитываются схемы обратной связи, фазовые сдвиги и параметры стабильности. Все эти методы расчёта позволяют не только создать рабочую схему, но и добиться оптимального качества усиления с минимальными искажениями.
Учет шумов и искажений
При проектировании аналоговых схем важно учитывать влияние шумов и искажений, поскольку они напрямую влияют на качество обработки сигнала. Шумы могут возникать как внутри компонентов (термический, шоттки-шум), так и извне — от источников питания, электромагнитных наводок или близлежащих цифровых цепей. Даже незначительные шумы могут искажать слабые сигналы, особенно в предусилителях и сенсорных системах, где критична высокая точность.
Одним из ключевых этапов снижения шумов является правильный выбор компонентов. Использование малошумящих транзисторов, качественных резисторов и экранированных кабелей позволяет уменьшить собственные шумы схемы. Также важна разводка печатной платы — минимизация петель тока, правильное заземление и физическое разделение аналоговых и цифровых участков существенно снижают уровень внешних помех. Кроме того, пассивные фильтры и стабилизаторы питания позволяют подавить высокочастотные помехи.
Искажения в аналоговой схеме чаще всего возникают из-за нелинейности усилительных каскадов или насыщения элементов. Особенно это актуально для усилителей без отрицательной обратной связи, где амплитуда сигнала приближается к границам питания. Для уменьшения искажений используют линейные режимы работы, точную настройку рабочей точки и применение обратной связи, стабилизирующей усиление и выравнивающей частотную характеристику. Важно также выбирать такие компоненты, чьи параметры не «плывут» со временем или температурой.

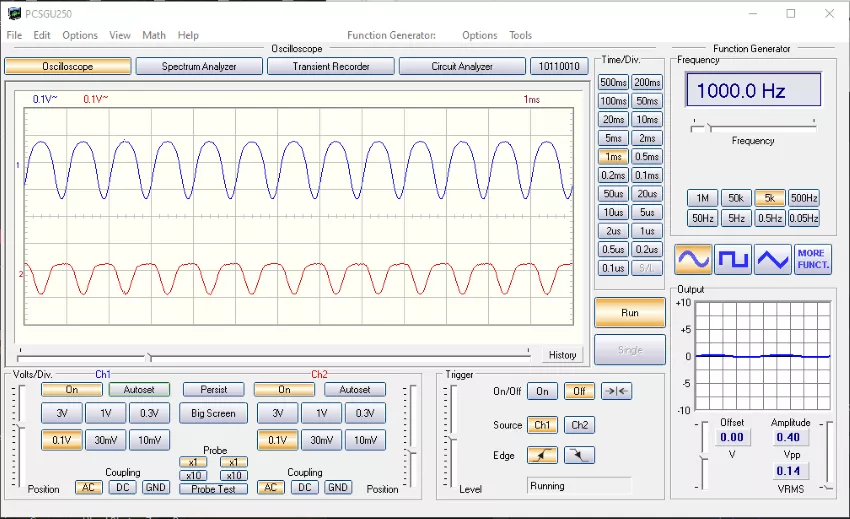

Точный учёт шумов и искажений требует не только теоретических расчётов, но и практических измерений — с помощью осциллографов, спектроанализаторов и генераторов сигналов. Эти данные позволяют внести коррективы в схему, изменить номиналы элементов или топологию платы. Только при комплексном подходе можно добиться стабильной и чистой работы аналоговой схемы, что особенно важно в аудиотехнике, медицинских приборах и измерительных системах.
