Удаление неисправных компонентов с печатной платы требует внимательности и аккуратности, чтобы не повредить дорожки и соседние элементы. Перед началом работы важно отключить питание устройства и убедиться, что плата полностью остыла после предыдущей пайки. Использование правильного инструмента, такого как паяльная отсоска, оплетка для удаления припоя или термовоздушная паяльная станция, значительно облегчает процесс и минимизирует риск повреждений.
При работе с паяльником необходимо аккуратно разогреть паяные соединения, чтобы расплавить припой, затем плавно удалить деталь, избегая чрезмерного механического воздействия. Для компонентов с множественными выводами, например, микросхемы с корпусом BGA или QFP, применяются специальные методы с равномерным прогревом всей зоны пайки. Это позволяет избежать деформации платы и повреждений дорожек.
Кроме того, стоит соблюдать осторожность с хрупкими элементами и тонкими дорожками — слишком интенсивное нагревание или резкие движения могут привести к отслоению медного слоя или разрыву цепей. После удаления детали рекомендуется очистить контактные площадки от остатков припоя и флюса, чтобы подготовить их к установке нового компонента и обеспечить надёжное соединение.
Подготовка посадочных мест
Подготовка посадочных мест на печатной плате — ключевой этап перед установкой новых компонентов, который обеспечивает надежность и долговечность пайки. После удаления неисправной детали необходимо тщательно очистить контактные площадки от остатков припоя и загрязнений. Для этого обычно используют оплетку для удаления припоя, изопропиловый спирт и специальные очистители флюса. Чистая поверхность гарантирует хорошее смачивание и плотный контакт припоя с металлом.
Особое внимание следует уделить состоянию контактных площадок. При повреждениях или отслоении меди необходимо восстановить дорожки и площадки с помощью специальных проводников, проводящих клеев или восстановительной пайки. Неправильная подготовка посадочного места может привести к ослаблению соединения и появлению дефектов уже на этапе эксплуатации.
Для компонентов с большим количеством выводов, таких как микросхемы или разъемы, важно проверить расположение площадок и соответствие размерам нового элемента. Иногда требуется аккуратное выравнивание площадок или нанесение небольшого количества припоя перед установкой детали, чтобы облегчить процесс пайки и избежать «холодных» соединений.
Завершающим этапом подготовки является проверка посадочных мест на предмет отсутствия замыканий и повреждений. Это можно сделать визуально с помощью лупы или микроскопа, а также мультиметром. Правильная подготовка обеспечивает прочное и стабильное электрическое соединение, что значительно повышает надежность и качество ремонта платы.
Контроль качества после ремонта
После замены компонентов и восстановления пайки крайне важно провести тщательный контроль качества выполненных работ. Визуальный осмотр с использованием увеличительных приборов помогает выявить возможные дефекты: непровары, излишки припоя, короткие замыкания или повреждения дорожек. Особое внимание стоит уделять контактам и зонам с высокой плотностью монтажа, где ошибки встречаются чаще всего.

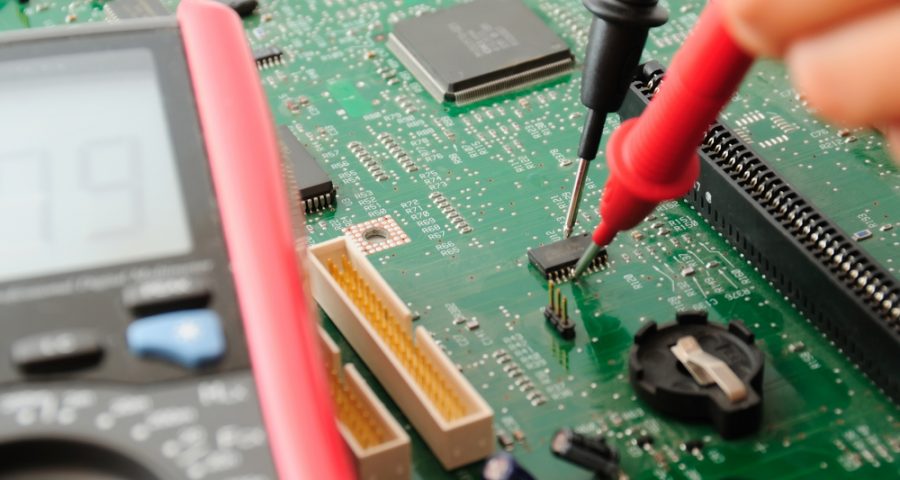

Помимо визуального анализа, необходим функциональный тест устройства. Проверка работы плат и компонентов под нагрузкой позволяет убедиться, что ремонт прошёл успешно и все соединения надёжны. При необходимости проводят измерения с помощью мультиметра, осциллографа или тестера, чтобы проверить параметры сигналов и отсутствия паразитных замыканий.
Если обнаруживаются дефекты, следует сразу же выполнить корректирующие действия — перепаять проблемные участки, очистить платы или заменить вновь вышедшие из строя детали. Такой комплексный подход к контролю качества обеспечивает долговечность и стабильность работы радиотехнических устройств после ремонта.
Практические советы
Для успешного ремонта пайки и замены компонентов на платах важно соблюдать ряд простых, но эффективных правил. Во-первых, всегда используйте качественные инструменты и материалы — хороший паяльник с регулируемой температурой, свежий припой и соответствующий флюс значительно облегчают работу и улучшают качество соединений. Не стоит экономить на оборудовании, ведь от этого напрямую зависит результат.
Во-вторых, работайте в хорошо освещённом и проветриваемом помещении, где можно комфортно разместить плату и инструменты. Хорошее освещение помогает точно видеть мельчайшие детали, а свежий воздух снижает воздействие вредных паров припоя и флюса. Не забывайте использовать средства индивидуальной защиты — очки и маски для дыхания, чтобы обезопасить себя.
Третьим важным советом является аккуратность и терпение. Не спешите с удалением или установкой компонентов, особенно если речь идёт о мелких или чувствительных элементах. При необходимости повторяйте операции по очистке и пайке несколько раз, чтобы добиться идеального результата. Регулярно проверяйте качество соединений визуально и мультиметром.
Наконец, практикуйте и совершенствуйте навыки на простых платах или учебных моделях перед ремонтом сложных устройств. Это поможет лучше понять особенности пайки и монтажа, научиться распознавать типичные ошибки и развить уверенность в своих действиях. Такой подход позволит значительно повысить качество ремонта и продлить срок службы электронных устройств.
